Umas das principais dúvidas que os meus clientes tem é na hora de informar se uma válvula é 5 vias ou 3 vias, 2 ou 3 posições.

Se você tem essa mesma dúvida, após esse artigo você vai saber identificar simbologia das válvulas pneumáticas.



Mas antes, o que são as válvulas pneumáticas



As válvulas pneumáticas, em geral, são componentes responsáveis ​​pelo controle da pressão, direção e quantidade de ar à medida que ela se move através de um sistema pneumático.

Os Sistemas que que dependem da força do ar comprimido para transmitir energia, ou seja, pneumáticos,

podem ser encontrados em inúmeras aplicações industriais, desde ferramentas pneumáticas até atuação de motores ou cilindros.

É muito importante para compreensão desses circuitos conhecer a simbologia das válvulas pneumáticas

Válvulas Pneumáticas

Quatro características são representadas simbologia das válvulas pneumáticas:

Número de vias;

Número de Posições;

Tipos de Acionamento;

Tipo de Retorno;

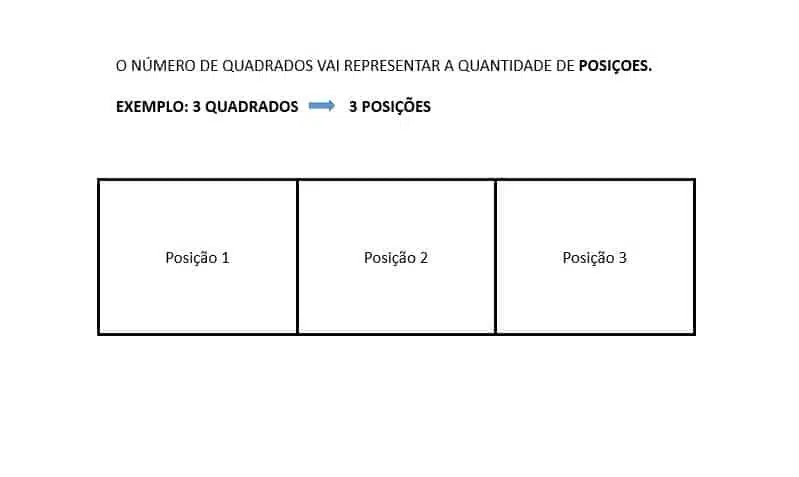

Número de Posições de uma Válvula Pneumática

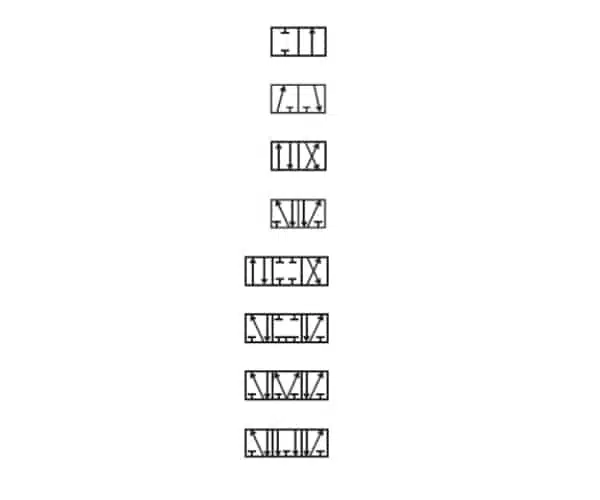

Olhando a imagem acima você observa que as válvulas são representadas por quadrados.

Na primeira imagem você vê dois quadrados, isso significa que a válvula possui 2 posições.

Da quarta a oitava imagem, você percebe três quadrados, logo deduz-se que a válvula possui 3 posições;

Na prática, a diferença fica por conta de quantas opções de direção essa válvula permitirá que você mande o ar comprimido quando acionada.

A válvula é composta por um êmbolo interno, que se desloca para esquerda, direita ou centro.

Cada um desse deslocamento é uma posição.

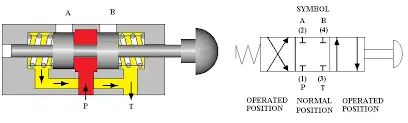

Perceba simbologia da válvula (à direita) que a posição central é fechada, o que representa a cor vermelha na imagem da válvula em corte (à esquerda).

No prolongamento do botão, perceba que existe um eixo com dois êmbolos.

Quando o botão é apertado, o embolo desloca para esquerda (nesse caso) liberando a passagem para a posição à direita da simbologia da válvula.

Número de Vias de uma Válvula Pneumática



As vias são a quantidade de portas que existem nas válvulas.

Enquanto as posições indicam como e pra onde a válvula vai direcionar o ar comprimido, nas vias é indicado por onde esse ar comprimido passará.

Portanto, para se chegar no número de vias, não se deve contar a quantidade de saídas em todas as posições, mas sim (e somente) na posição inicial, que na imagem acima, é o centro da válvula.

Temos no caso, então uma válvula de 4 vias e 3 posições, podendo ser chamada de 4/3 vias.

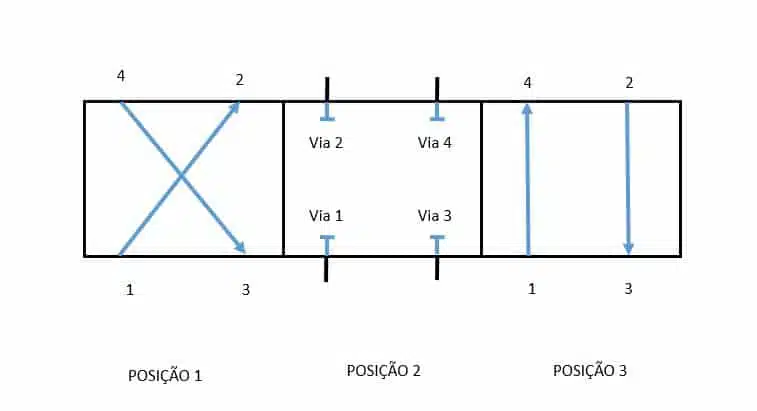

A simbologia das válvulas pneumáticas desse tipo são representadas como segue:

Da uma olhada e pensa:

3 quadrados: 3 posições;

4 portas: 4 vias

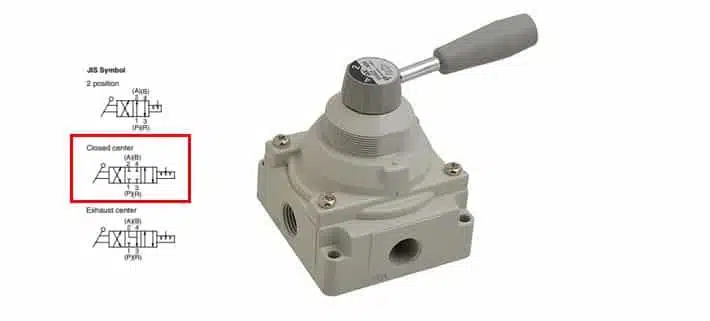

No físico, essa válvula é representada da seguinte maneira:

Se você pegar essa válvula na mão vai ver duas portas, além das vistas na imagem, portanto 4 vias.

Essa, em particular, tem acionamento por alavanca, com trava. É uma válvula pneumática  manual ou muscular.



Acionamento das Válvulas Pneumáticas



As válvulas pneumáticas podem ter acionamento:



Acionamento Manual / Muscular



É aquela que depende diretamente da ação de um operador.

Abaixo exemplos e simbologia das válvulas pneumáticas desse tipo.



O retorno por mola, significa dizer que quando o operador tirar a mão do botão, a válvula voltará à posição inicial.

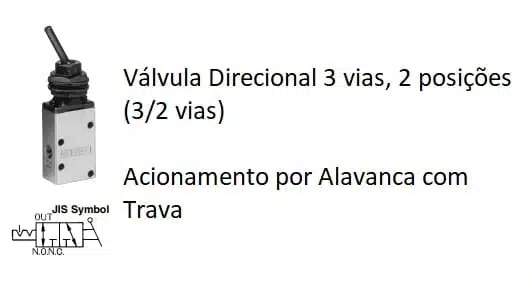

Se a intenção é de que o operador solte o botão e o equipamento continuar operando, considere uma válvula cogumelo com trava.



O mecanismo de retorno dessa válvula é manual também, tendo em vistas que ao ser acionada, a alavanca fica travada na posição, devendo o operador trocar a posição da válvula.

Esses são dois exemplos de válvulas com acionamento manual ou muscular, se preferir.

No final do artigo vou postar uma página com muitas simbologias e seus nomes. Enquanto isso sugiro que passemos para o acionamento mecânico.



Acionamento Mecânico

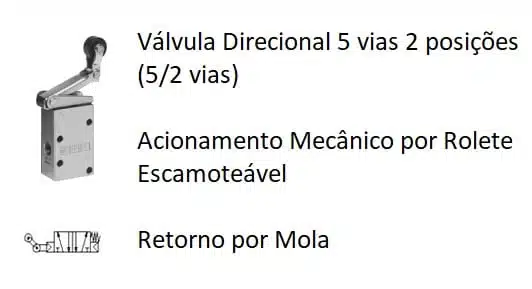

Acionamento mecânico é aquele que ocorre dentro de um sistema pneumático mediante a ocorrência de um evento, como o impacto com um objeto no rolete ou o fim de curso do cilindro.





Acionamento Elétrico

A válvula é acionada por corrente elétrica e seu retorno pode acontecer por mola, eletricamente, ou manualmente.





Acionamento Pneumático

O acionamento pneumático se dá por pulso de ar comprimido, que pode ser retirado da própria linha, ou de outras fontes para criar lógicas diversas de acionamento.





Válvula Direcional 5/2 vias

Acionamento Pneumático

Retorno por mola









Válvula Direcional 5 vias 3 posições

Acionamento Pneumático por Duplo Piloto

Centrada por Mola

Centro Fechado





Então em termos de simbologia das válvulas pneumáticas, é dessa forma que conseguimos identificá-las.



Caso tenha algum caso específico que queira saber fique a vontade para entrar em contato.



Deixo aqui uma relação de simbologia com vias e posições, além de tipos de acionamentos.
